仪器产品：本仪器是为刀具及工具生产行业研发的一种新型产品。仪器采用最新机器视觉成像技术和处理软件，是一种实用、高效并适合工厂环境使用的在位检测仪器。主要运用范围：适用于圆柱形刀具(铣刀、铰刀、钻头等)的前角、后角、刃宽、螺旋角等几何尺寸参数的测量及工序中尺寸控制。

产品详情

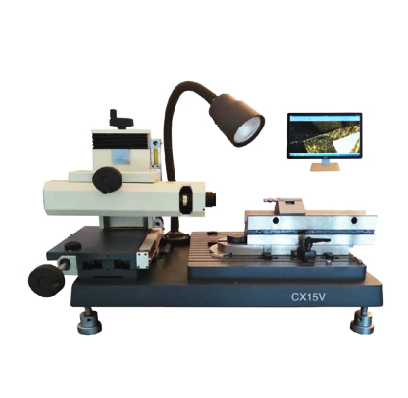

名称：影像式刀具检测仪
型号：CX15V
特点
◆稳定的花岗岩工作基准平台；
◆X、Z移动方向均为直线滑块导轨，X、Z向均采用精密丝杆螺纹传动，精准瞄准刀具轮廓；移动手感更舒适，测量更稳定；
◆采用连续变倍物镜及附加镜，适合不同大小的刀具检测；
◆成像系统采用百万高清工业摄像头，超清品牌显示器，成像更清晰；
◆调焦方向采用直线滑块导轨加齿轮齿条传动，更舒适，更稳定；
◆精密数显旋转测量台；
◆运用工业计算机和专业刀具测量软件，更快，更准；
◆X 向有金属保护罩壳、Z 向采用风琴式护罩，整体更美观；
◆支撑脚改为可自由调节方式，调节更方便；
◆LED 冷照明光源。

技术参数

型号		CX15V
测量范围		120㎜×100㎜
分辨力		0.001㎜
示值准确度		（3+L/75）μm，L为测量长度，单位㎜
变倍物镜放大倍率		0.7X～4.5X
附加镜		0.5X
精密数显旋转测量台		旋转360°，分辨率6″
工作台精度		1级平台（花岗岩）
V型铁精度		1级
工作台承重		≤20㎏
光源		双LED冷照明光源
外形尺寸		610×470×560
